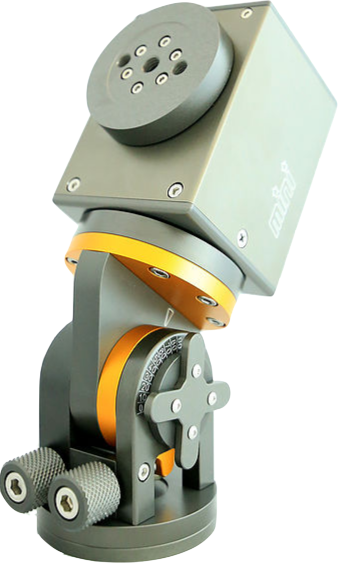

Crux Mini

Innovation

La Crux MINI allie performances, compacité, légèreté, rigidité, précision et simplicité.

La Crux MINI est faite pour partir en expédition, y compris les expéditions en mer.
Bien que son poids total ne soit que de 2,5 kg, il est possible de monter dessus un refracteur de 4 pouces (Vixen VSD) ou un télescope de 6 pouces avec un CCD refroidi !

Performances

La Crux Mini offre des performances de haut niveau :

  • Poids plume : 2.5kg,
  • Charge de 4kg sans contre poids (10kg avec 2.7kg),
  • Couple important par rapport à un entrainement vis sans fin,
  • Performances constantes quelque soit les variations de température,
  • Jeu nul permettant un guidage très réactif jusqu'à 0,1 seconde,
  • Fiabilité et rigité constante liées à la structure simple du moteur,
  • Précision de positionnement de une minute d'arc,
  • Grande qualité de fabrication (anodisation dure, fabrication et assemblage du moteur au Japon),
  • Passage aisé du méridien,
  • Compatibilité avec tout système de contrôle pas à pas.
  • Souplesse

    Son boitier TiTaN TCS permet des poses jusqu'à 20mn sans guidage grâce à son pilotage en mode micro pas et sa correction d'erreur périodique évolué. Ce boitier offre aussi un contrôle WIFI ou Bluetooh et de nombreuses autres fonctions évoluées.

    La Crux MINI peut être utilisée avec un objectif à courte focale pour effectuer des poses sans guide après un aligment rapide vers le pôle Nord ou le pôle Sud céleste à l'aide de son dispositif de pointage.

    Elle vous permet la réalisation de time-lapse à deux axes avec le réglage du suivi intégré dans le boitier de contrôle TiTaN TCS.

    Où que vous soyez dans le monde, la Crux MINI vous offrira d'excellentes performances de suivi et de guidage.




    CRUX Mini

    Caractéristiques

    Spécification

    Type Monture Equatoriale
    Réglage Azimuth +/- 10°
    Réglage Altitude 0° à 90°
    Poids (sans contre poids) 2.5kg
    Charge photo (sans contre poids) 4.0kg à 200mm de l'axe DEC
    Charge max photo (avec 3kg de contre poids) 10.0kg
    Protection Anodisation dure
    Platine 4xM8 (35mm)

    Motorisation

    RA Moteur harmonique PKP262FD15AW-H100
    DEC Moteur harmonique PKP242D23A2-H100
    Vitesse RA et DEC Paramétrable selon la charge. Jusqu'à x2000
    Backslash Zéro
    Erreur périodique sans PEC +/- 20 arcsec
    Erreur périodique avec PEC +/- 5 arcsec
    Platine 4xM10 (100mm) et 4xM8 (35mm)

    Boitier de contrôle

    Catalogue 12000 objets dont planètes, Etoiles, Messier, NGC, IC,
    Alignement Une étoile. 2 à N étoiles à venir.
    PEC Activation ou non + fonction de gesion et d'enregistrement
    Paramètres 4 sites d'observation paramétrables
    Processeur ARM CORTEX-M4F
    120MHZ, 150M d'opération double par secondes
    1024KB SRAM
    6KB EPROM
    6KB EPROM
    Consommation suivi 12V / 0.3 à 0.5A
    Consommation vitesse max 12/ 2 à 3A
    Protocol de control LX200
    Bluetooh Oui
    WIFI Prévu
    Ports de communication USB A, USB C, RS232, ST4
    Ecran OLED 160x128pixel
    Boitier Aluminium, 83mmx87mmx36mm
